| Place of Origin: | CHINA |
|---|---|
| Marca: | OEM/OEM |
| Certificação: | CE/UL |
| Model Number: | ST2601 |
| Minimum Order Quantity: | 1PC |
| Preço: | Negociável |
| Packaging Details: | Carton box |
| Delivery Time: | 7-30 days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram/Paypal |
| Supply Ability: | 60000 pieces/month |
| Product name: | digital temperature controller | Stages:: | 1 Heat/1 Cool |
|---|---|---|---|
| Programmability:: | Non-Programmable | Backlight:: | Customied Backlight |
| Material:: | Plastic | OEM:: | OEM service |
| Body Color:: | White | Power supply:: | 230V,50HZ |
| Warranty:: | One year | Design Style: | Modern |

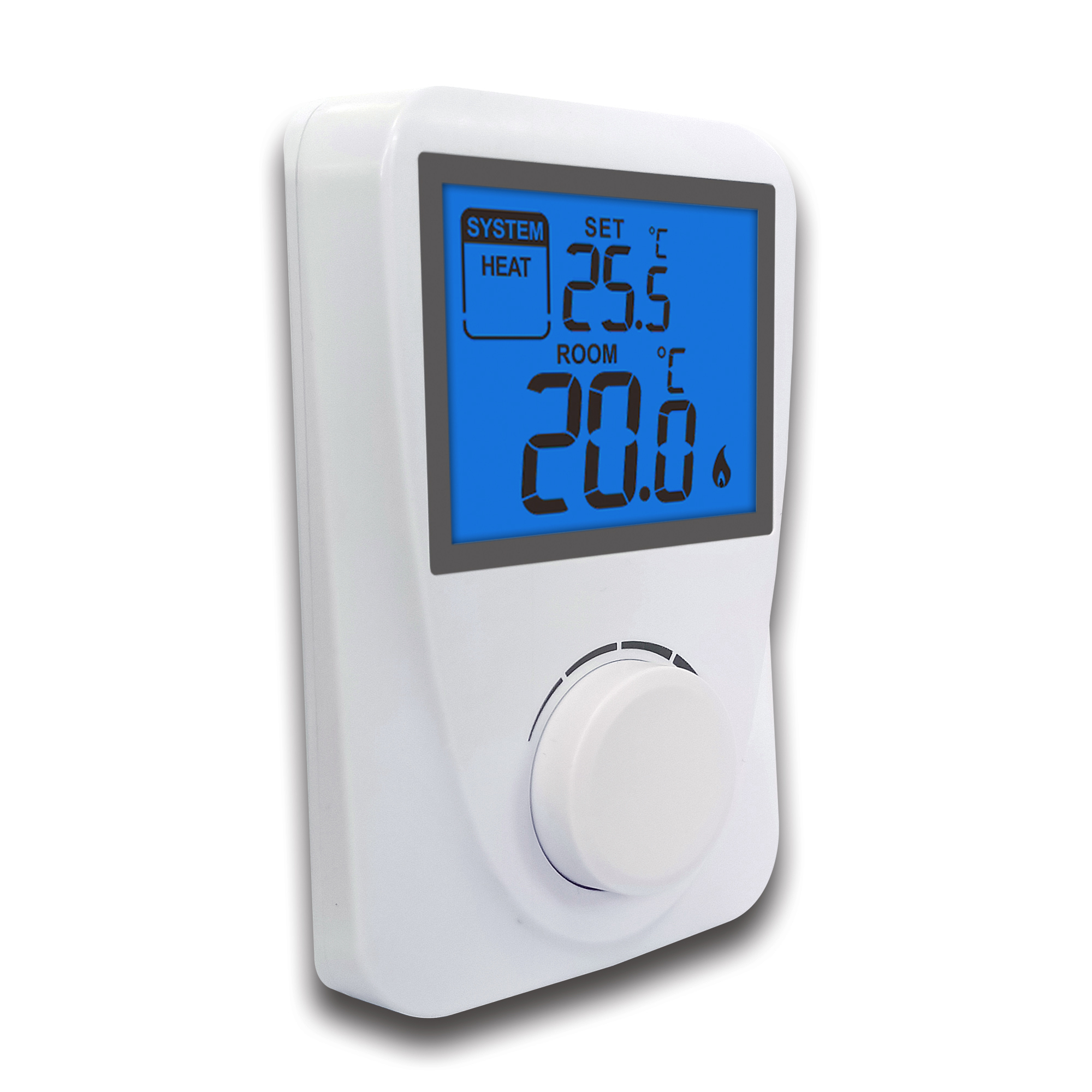

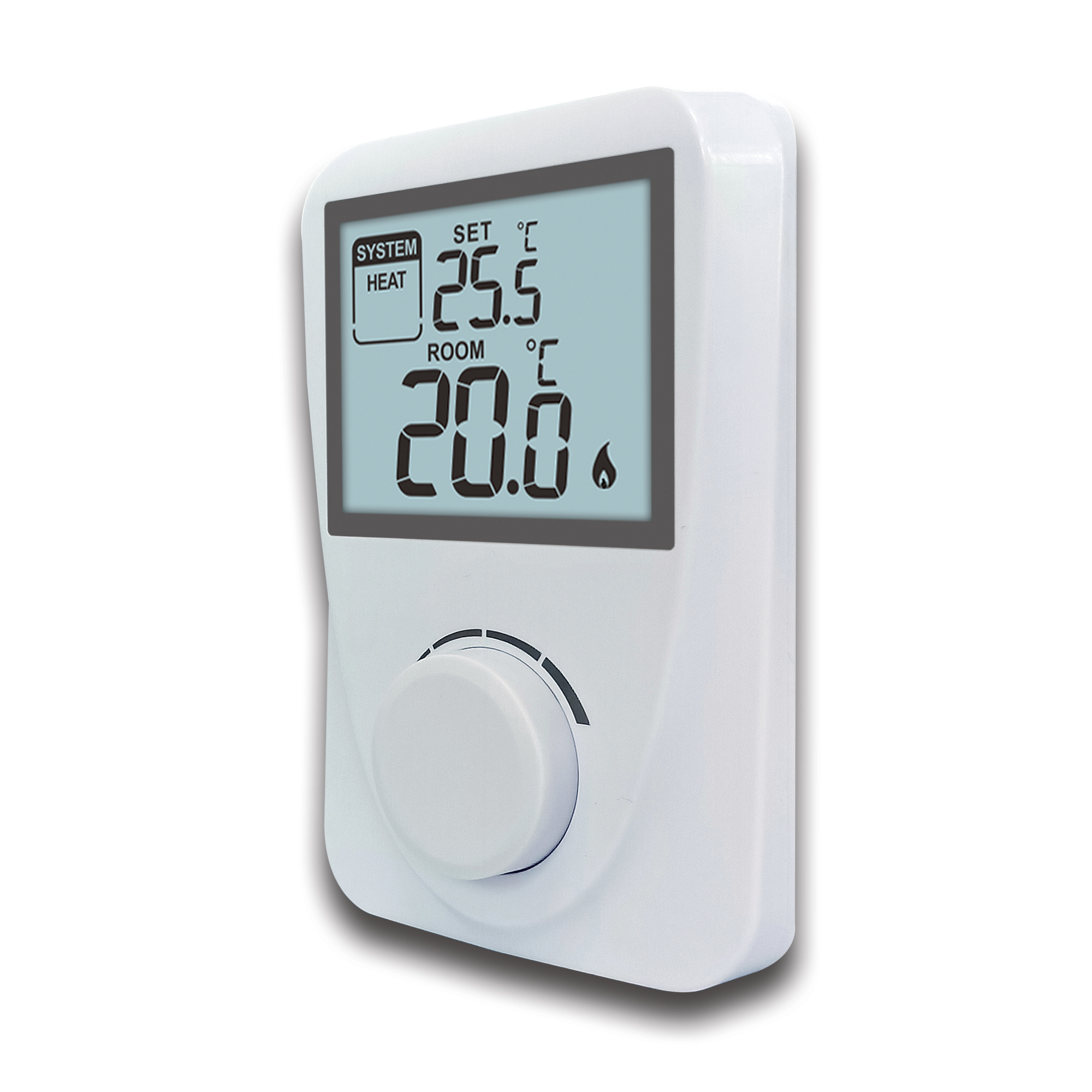

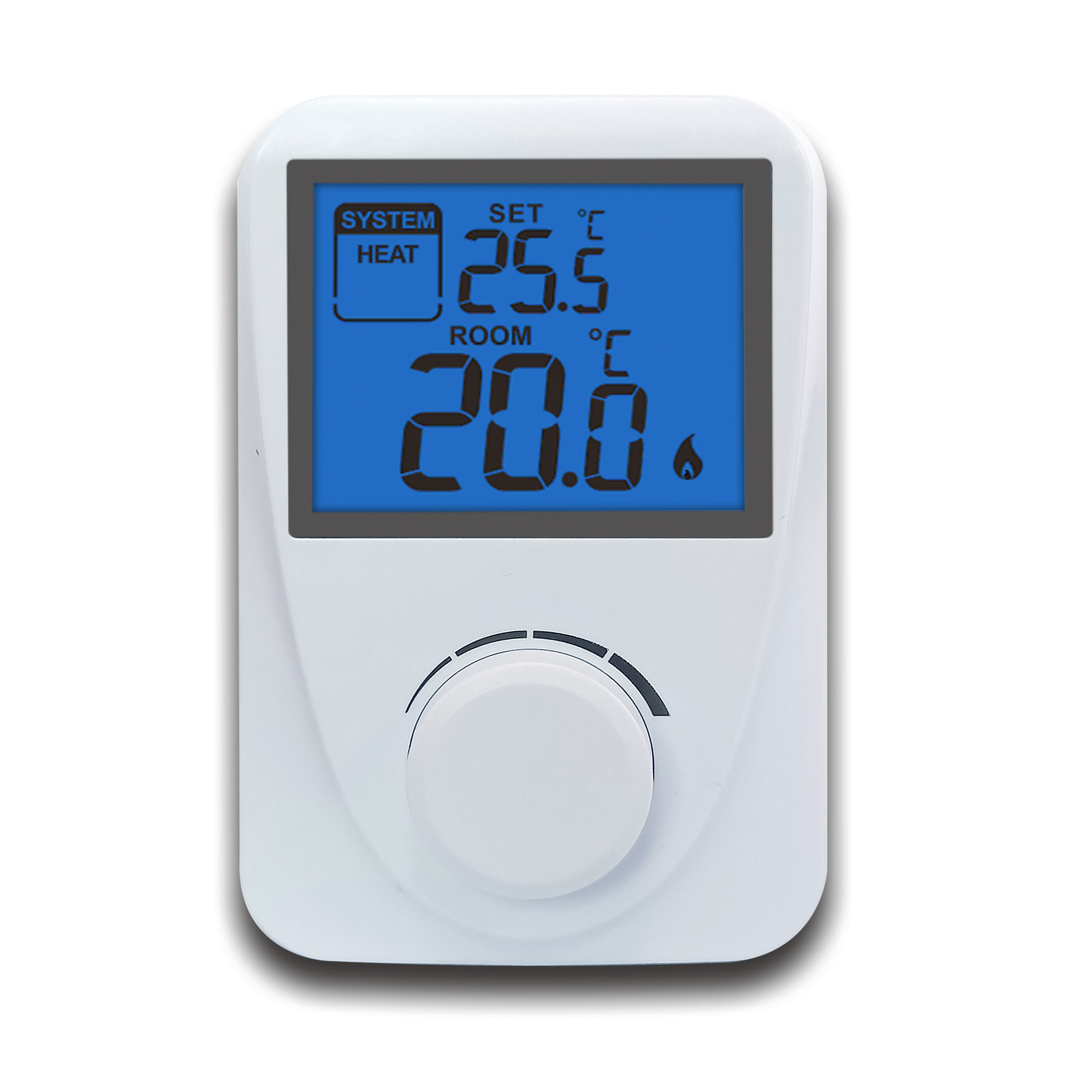

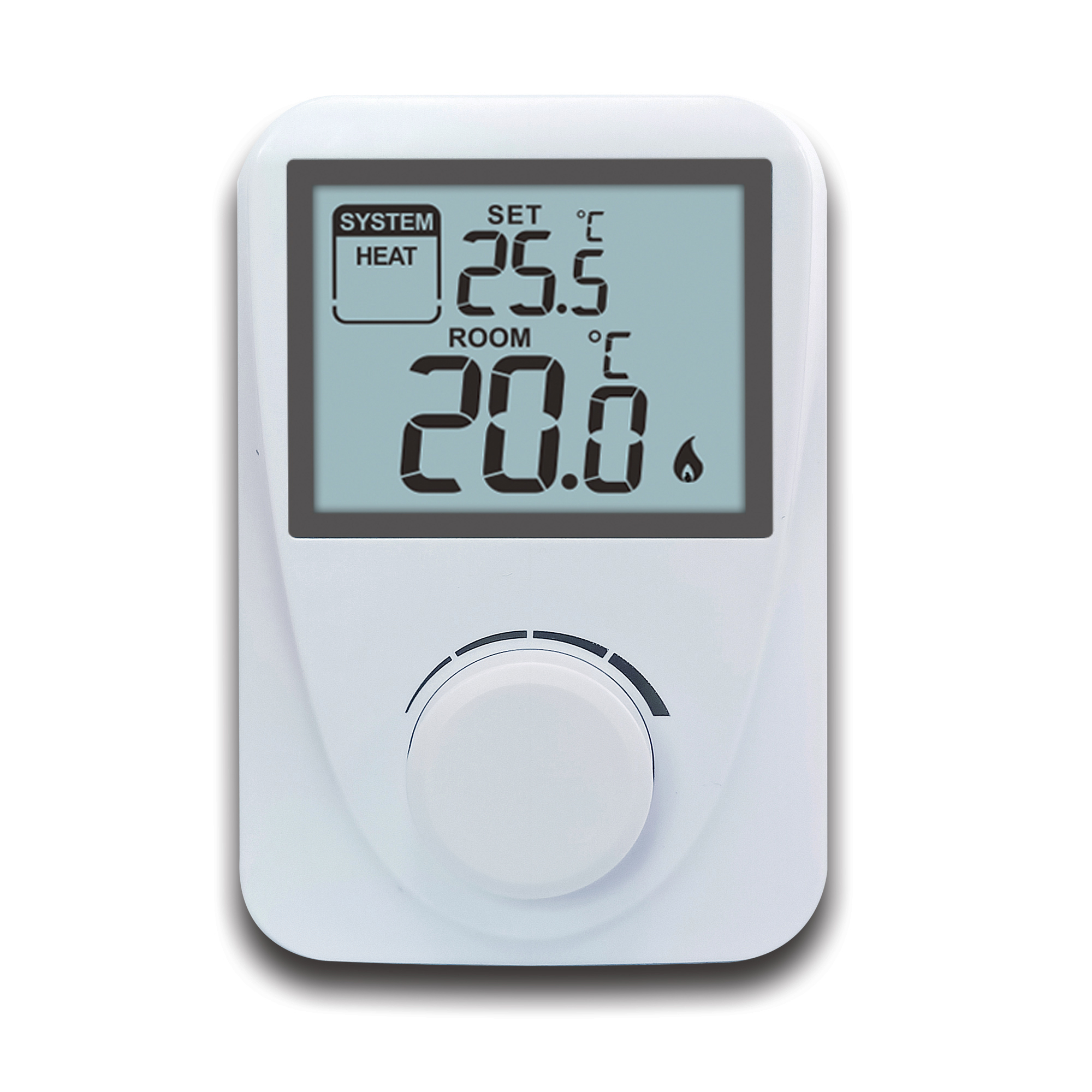

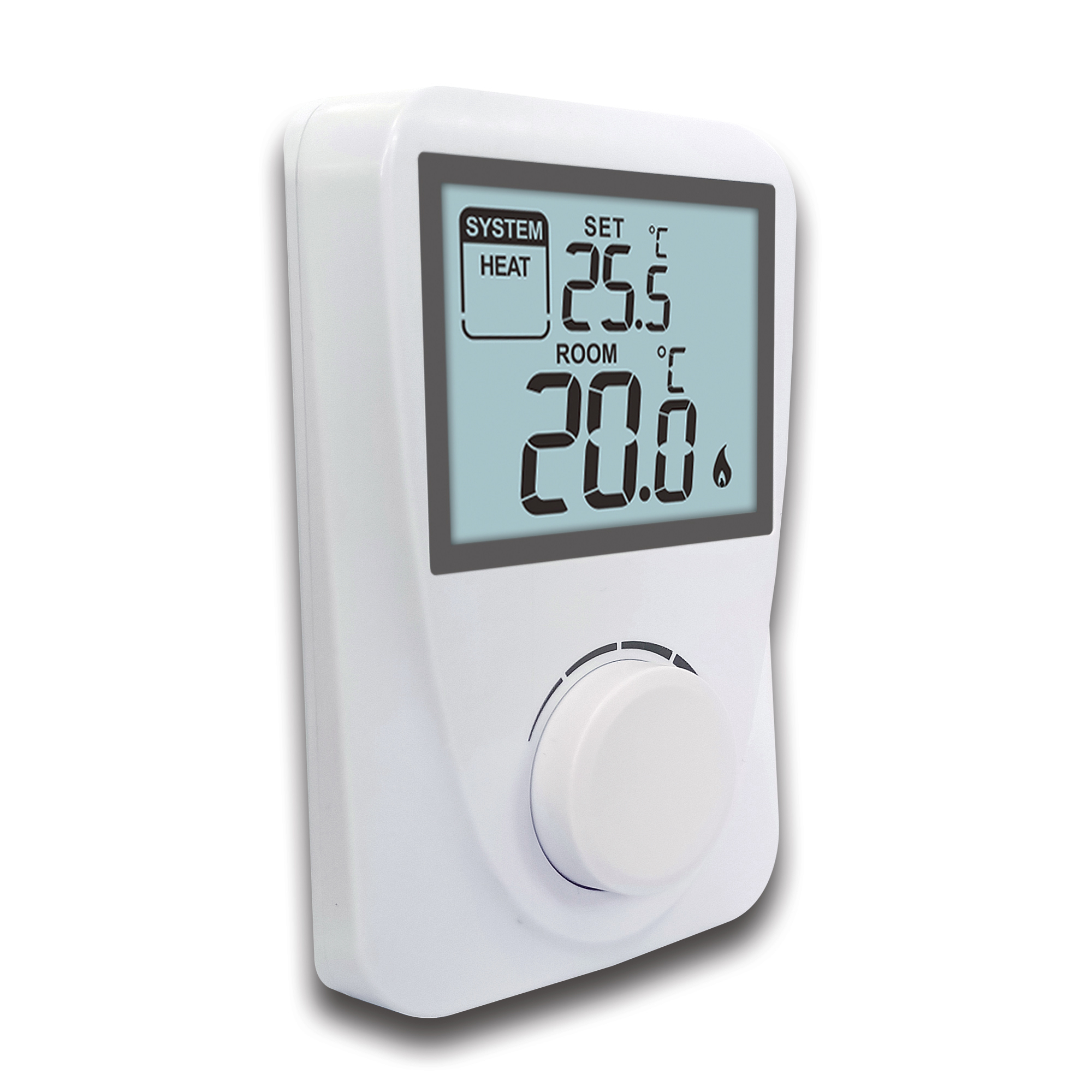

Fácil de instalar 230V Display LCD não programável Smart Home Thermostat
Características:
Termostato digital
Montado na parede
Interruptor de aquecimento/desligamento/resfriamento
Ajuste de calibração da temperatura ambiente
Fornecimento de energia: 230 VAC,6(2)A,50/60 Hz para arame (arame comum)
2*AAA 1,5 V Baterias alcalinas
Número de modelo: ST2601
| 1 | Nome do produto:Termostato de aquecimento a toque colorido |
| 2 | Programabilidade: Não |
| 3 | Intervalo de temperatura do ecrã: 0°C~40°C (em incrementos de 0,1°C) |
| 4 | Intervalo de pontos de ajuste: 5°C a 35°C (em incrementos de 0,5°C) |
| 5 | Precisão de medição da temperatura:±1°C (a 20°C) |
| 6 | Luz de fundo: laranja/branco/azul... |
| 7 | Método de potência: 2 x baterias de lítio AAA de 1,5 V |
| 8 | Dimensões:130 x 86 x 35 mm (sem suporte) |
| 9 | Modo de funcionamento:Modo de aquecimento/desligamento/resfriamento |
| 10 | Carga nominal: 6 ((2) A, 230 V |
| 11 | Corrente de espera: < 70 uA, corrente de iluminação ≤ 7,2 mA |
Conexão de relés
1 (NC), 2 (COM), 3 (NO)
Aquecimento: ligar os dois fios de ligação do dispositivo a controlar aos terminais n.o 3 (NO) e n.o 2 (COM), ou seja, aos terminais normalmente abertos do relé.
Refrigeração: os dois fios de ligação do equipamento de refrigeração devem ser ligados aos terminais n.o 2 (COM) e n.o 1 (NC), ou seja, aos terminais normalmente fechados do relé.
• Para evitar choques eléctricos, substituir a tampa interna removida para a ligação dos fios após o processo de montagem ter sido concluído.
Sempre siga as instruções do fabricante ao ligar o termostato a qualquer aparelho de aquecimento ou arrefecimento.
A tensão que aparece nos terminais n.o 1, n.o 2 ou n.o 3 depende apenas do sistema a controlar, pelo que as dimensões do fio são determinadas pelo tipo do dispositivo a controlar.O comprimento do fio não tem importância..
Modo de execução
Mantenha pressionado o botão de discagem por 5 segundos para aceder ao interruptor de modo de funcionamento do sistema, depois vire o discador para escolher um modo diferente entre:
-- HEAT (Heating): ajustar a temperatura girando o mostrador
- Não.COOL (Cooling): ajustar a temperatura girando o mostrador
- Não.OFF (Proteção contra geadas): começará a aquecer quando a temperatura ambiente for inferior a 7°C
Em seguida, pressione o mostrador novamente para confirmar o modo de funcionamento ou espere 10 segundos para confirmar a configuração automaticamente.
Calibre a temperatura
Calibração de temperatura e configurações SWING): Mantenha mantido o mostrador pressionado durante 5 segundos para aceder à configuração do interruptor de modo e selecione o modo HEAT ou COOL,Em seguida, aperte o mostrador para aceder à interface de calibração de temperatura CAL (em -3.0~+3.0, em incrementos de 0,5°C); vire o mostrador para definir o valor desejado, depois pressione o mostrador novamente para definir o valor do balanço entre 0,2~2°C.
Restaurar o termostato para padrão de fábrica
Remova as baterias, em seguida, colocá-lo de volta, segure o mostrador até exibir a tela cheia, em seguida, soltar, o modo de funcionamento padrão é calor, isso significa que o termostato foi restaurado para as configurações padrão de fábrica.
